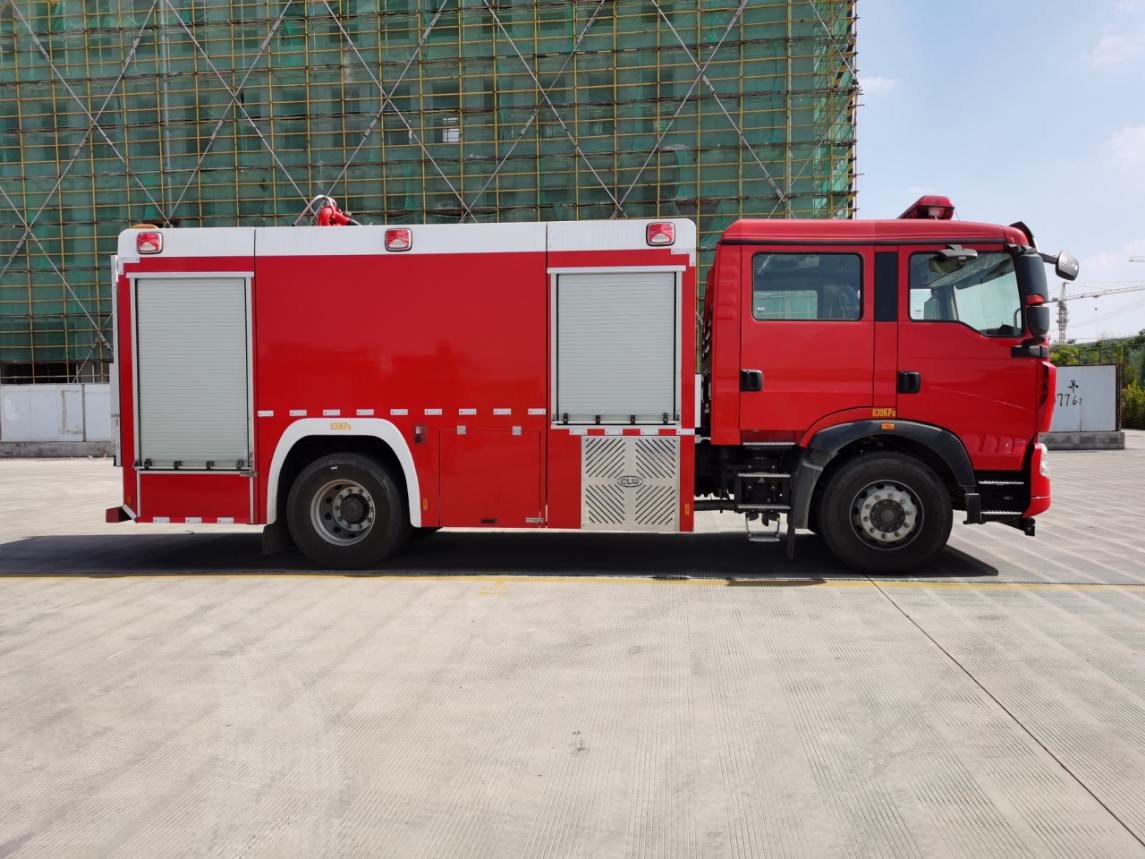

豪沃8噸泡沫消防車

發布日期:24-01-08

一、   盤

   號:**重汽集團濟南卡車股份有限公司/ ZZ5207TXFV471GF5

發 動 機:**重型汽車集團有限公司

型號:MC07H.35-60

功率:257kW

驅動型式:后輪驅動

   距:4700mm

排放標準:GB3847-2005,GB17691-2018國六

二、 駕駛室

    構:平頭、原裝雙排座四開門乘員室。

座位設置:前排2人后排4人。

座位前面加裝護欄兼扶手。消防隊員在奔赴滅火救援途中快速背負空氣呼吸器,到達火場后,迅速投入滅火救援行動。

駕駛室結構:安裝適應傾翻的液壓翻轉機構。

駕駛室內設備:除原車設備外,加裝取力器**開關、100W**報器、**開關等。

駕駛室外部:駕駛室頂靠前部安裝有長排**1個。

三、

   量:水:6100Kg  泡沫:2000kg

   質: 水罐:優質鋼板,經高科技防腐處理

泡沫罐:優質鋼板,經高科技防腐處理

   構: 框架焊接,罐體內設置縱、橫防蕩板,以減少車輛行駛過程中罐內水對罐體的沖擊;罐體前后壁板折有梯形折筋,使罐體具有足夠的強度、剛度。

罐頂設快速開啟式人孔,方便維修人員進出。罐內設有防止水泵吸水形成旋渦從而影響流量的裝置和濾網。

罐內設有不銹鋼浮球式液位指示器,可通過儀表板上液位表顯示罐內滅火劑的容量;罐底設有帶球閥的排污口。

罐體設有2個76mm溢流管,車廂兩邊各1個76mm注入口,便于其他車輛供水加液之用。

   備:2個人口孔,帶有快速鎖緊及開啟裝置。

2個液位指示器。

2個排污口,帶不銹鋼球閥。

2個注水口(左右各

工藝:焊接牢固、可靠,去除清理夾渣、虛焊等缺陷;焊后應對罐體做24小時靜水壓試驗,確保不滲漏。

四、 消防泵及管路系統

消防泵:CB10/60低壓消防泵

    量: 60L/s

    力: 1.0MPa

安裝型式: 后置

真空泵:活塞式;

真空泵材質:耐磨、抗腐蝕達到密封要求;

引水時間≤35s,吸深≥7m。

**真空度:≥85kPa;

管路系統

吸水管路:水泵設有Φ150mm進水口,可從天然水源、液罐、消防蓄水池吸水,另加轉換異徑接口連接消防栓吸水供水,吸水管放置于車頂。1個帶Φ150mm蝶閥的進水口,用于與水罐相連接。

出水管路

   車頂設置1個Φ100mm出水消防炮管路及**閥,采用撓性接頭;

泵房左右兩側各設置1個Φ80mm1個Φ65mm手動球閥**的出水口。

注水管路泵房?jì)仍O置1個Φ65mm水泵向罐內注水管路及**閥;

車廂左右兩側各有1個Φ65mm注水管,可向罐內注水并設有悶蓋。

放余水管路:為保護水泵及各球閥,在管路中加裝了放余水管路,并分別配有球閥。

冷卻水管路為使取力器在工作中應付各種復雜情況,配有與進出水管路通的冷卻水管路及**閥。

五、 消防炮

   號:PL48型消防炮

   量:481/s)

   程:水60m   泡沫55m

    力:1.0MPa

  置:位于水罐頂部。

  制:采用手動**,帶鎖止機構,方便操作。

六、 取力器

   式:全功率夾心取力器

冷卻方式:強制式水冷

潤滑方式:飛濺式油潤滑

操縱方式:駕駛室內儀表盤處操作掛取力器,取力器結合方便平穩,無異響。

 裝:取力器與發動機匹配良好,**安裝,結合后無自行脫落現象。

七、 器材箱及泵房

主要材質:

骨架、蒙皮均為優質碳鋼;內部器材架采用鋁合金型材,內飾板為氧化處理的鋁板。

基本結構:

1、為整體結構,其前部為器材箱,中部為水罐,后部為泵房。

2、后部為泵室,配有儀表板及操作系統,器材箱和泵室均設帶鎖卷簾門??蚣芎附咏Y構,并確保其強度和剛度。

3、空間可任意調整,器材箱設排水孔。

4、器材箱可靠、美觀、可任意調節,配有大空間簾子門器材箱,確??臻g充分利用。

5、車廂及泵房設有照明燈,滿足夜間滅火作戰時的照明需要。

6、車后部設有登頂爬梯,能使消防人員迅速登上車頂,車頂鋪設滑板以確保人員在車頂安全行走,梯子站立面做防滑處理。

7、在車輛的前部設有牽引栓、后部設有拖鉤,使車輛能牽引或被拖拉。

鋁合金卷簾門:

1、所有器材廂及泵室都采用帶鎖卷簾門,把手和鎖銷堅固耐用,不變形,密封性能經過水淋實驗,確保無滲漏現象。

2、卷簾門兩側滑道內有鉚釘固定,以免脫落。

3、每個器材廂內有照明燈,由卷簾門開閉**。

4、左、右各配有鋁合金簾子門,后尾一扇,安全可靠,美觀實用。

基本原則:

(一)按戰斗編成和戰斗展開設計器材集成;

(二)按人體工程學原理設計各種器材托架;

(三)無須任何攀登工具,取用箱內任何器材簡明實用的原則。

(四)按使用邏輯關系和使用頻率放置器材;

(五)站在地面或踏板上1-2動作內取用任何器材。

八、電器系統

1、駕駛室頂部配備紅色長排豪華**。

2、**報器功率為100W;

3、為保證使用安全,整車線路采用整體線束制作,連接處用防水插頭,保證使用過程中的線路安全。

4、車頂配有火場照明燈1只;車輛兩側下方設有安全標志燈,車身、尾部按標準粘貼反光標識。

5、所有器材箱均安裝LED照明燈,方便夜間作戰照明之用。

6、車輛兩側上方各配有盞爆閃燈與側照明燈(組合式),下方安裝安全標識燈和側回復反射器(組合式),配有前、后示廓燈,兩側各一只轉向燈,乘員室、器材箱、泵房?jì)染姓彰鳠簟?/font>

7、**報器、**、頻閃燈、電路為**式附加電路,**器件安裝在駕駛室內。

8、所有線路均采用套管進行保護。

9、泵房?jì)葍x表板上設備:液位表、轉速表、壓力表、真空表、器材箱照明開關。

九、儀表板及板上設備

1、所有**手柄、開關、指示燈的近旁都有中文標識;

2、有操作步驟說明。

3、所有標牌都具有持久性和高附著性,能經受由于溫度及氣候的劇變所導致的影響。

4、操作面板采用優質鋁板,美觀、耐用,整體重量較輕。

5、泵房操作系統設置在車輛尾部,無壓力出口,保證操作人員的安全。

、總體技術要求

1、整車性能符合GB7956《消防車性能要求及試驗方法》的規定。

2、整車外觀保持一定的平整度,且符合有關規定。

3、所有鉚接保持一定的密度,符合企標規定。

4、所有焊接牢固,光潔,平整,符合企標規定。

5、所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志。

、隨車文件

1)底盤使用說明書                         2)底盤質量保修卡

3)底盤維修手冊                           4)底盤合格證

5)隨車工具清單                           6)發動機號碼拓印件

7)底盤號碼拓印件                         8)消防車使用說明書

9)消防交清單                           10)消防車合格證

器材配備表

序號

名稱

單位

數量

備注

1

消防水帶

盤

10

13-Φ65-20   6盤

13-Φ80-20   4盤

2

吸水管

8


3

濾水器

1


4

集水器

1


5

分水

1


6

吸水管扳手

個

2


7

地上消火栓扳手

1


8

地下消火栓扳手

1


9

護帶橋

個

2


10

水帶包布

4


11

水帶掛鉤

4


12

消防斧

1


13

鐵鋌

1


14

鐵鍬

1


15

丁字鎬

1


16

腰斧

1


17

異徑接口

2

內扣Φ65Φ80

18

異型異徑接口

1

150/100

19

開關直流水**

1


20

開花水**

1


21

干粉滅火器

1

3 kg,ABC干粉

22

泡沫**

1

PQ8

23

泡沫吸液管

1
